리튬 이온 배터리, 제대로 알고 충전하자!

리튬 이온 배터리(Li-ion)의 충전 원리와 충전 방법 심층 분석



리튬 이온 배터리는 높은 에너지 밀도와 긴 수명으로 인해 휴대폰, 노트북, 전기차 등 현대 전자 기기의 핵심 전원으로 사용된다. 그러나 리튬 이온 배터리는 과충전되거나 과방전될 경우 성능 저하뿐만 아니라 발화 및 폭발의 위험이 있어, 정확하고 안전한 충전 프로토콜 준수가 필수적이다. 리튬 이온 배터리의 안전한 충전은 셀 전압(Cell Voltage), 전류(Current), 온도(Temperature)의 3 가지 요소에 대한 정밀한 제어가 핵심이다.

1. 리튬 이온 배터리의 표준 충전 방식: CC/CV (정전류/정전압)

리튬 이온 배터리는 납축전지나 니켈 기반 배터리와 달리 정전류/정전압(CC/CV, Constant Current/Constant Voltage) 이라는 2단계 충전 방식을 표준으로 사용한다. 이는 배터리의 손상을 최소화하고 최대 용량을 안전하게 충전하기 위한 공학적 최적화 방법이다.

(1) 충전 전압 및 전류 기준

• 셀당 정격 전압: 일반적으로 리튬 코발트 산화물(LiCoO2) 계열 배터리 셀 하나당 정격 전압은 3.7V이며, 최대 충전 전압은 4.2V 이다. 4.2V를 초과하여 충전될 경우 전해질 분해와 셀 내부 손상이 발생한다.
• 충전 전류 (C-rate): 충전 속도를 나타내는 단위로, 배터리 용량 대비 전류의 비율이다. 일반적인 리튬 이온 배터리는 0.5C~ 1C의 전류로 충전하는 것이 권장되며, 1C는 1시간 동안 배터리 용량만큼의 전류를 의미한다 (예: 2,000mAh 배터리의 1C는 2,000mA).

(2) CC/CV 충전 곡선의 이해



CC/CV 방식은 충전 진행 상태에 따라 전류와 전압을 능동적으로 전환하여 충전하는 방식이며, 위 그래프와 같이 2단계로 구분됩니다.



2. CC/CV 충전의 2단계

(1) 제1단계: 정전류(CC, Constant Current) 충전 단계

• 목적: 배터리를 가장 효율적이고 빠르게 충전하는 단계이다.
• 작동 원리: 충전 초기부터 셀 전압이 최대 전압(4.2V)에 도달하기 직전까지 일정하고 높은 전류(C-rate)를 유지하며 충전한다. 이 단계에서는 배터리 셀 내부의 리튬 이온이 음극(흑연)으로 빠르게 이동하며 충전 용량을 확보한다.
• 진행 상태: 배터리 용량의 약 70% ~ 80%가 이 단계에서 충전된다.
• 종료 조건: 셀 전압이 설정된 최대 충전 전압(예: 4.2V)에 도달하면 정전류 충전 단계가 종료되고 정전압 충전 단계로 전환된다.

(2) 제2단계: 정전압(CV, Constant Voltage) 충전 단계

• 목적: 셀 전압을 안정적으로 유지하면서, 미세 전류를 사용하여 잔여 용량을 안전하게 채우는 단계이다.
• 작동 원리: 충전 전압이 최대 전압(4.2V)에 도달한 후, 전압은 4.2V로 일정하게 유지 된다. 대신 배터리 내부 저항이 증가함에 따라 충전 전류는 점진적으로 감소하게 된다.
• 진행 상태: 나머지 20% ~ 30%의 용량을 충전하며, 이 과정에서 배터리 손상을 방지하고 수명을 보호한다.
• 최종 종료 조건: 충전 전류가 설정된 종료 임계 전류(Termination Current, 보통 0.05C ~ 0.02C 이하) 까지 떨어지면 충전이 완료된 것으로 판단하여 충전이 최종적으로 차단된다.

3. 리튬 이온 배터리의 안전 및 수명 관리

충전 방식 외에도 배터리 수명 연장과 안전 확보를 위해 반드시 지켜야 할 사항들이 있다.

(1) 온도 관리 (Temperature Control)

• 최적 충전 온도: 리튬 이온 배터리의 최적 충전 온도는 10°C ~ 45°C 사이다.
• 저온 충전 금지: 영하의 온도(0°C 이하)에서 충전할 경우, 리튬 이온이 음극에 균일하게 삽입되지 못하고 표면에 금속 리튬으로 석출되는 리튬 도금(Lithium Plating) 현상이 발생하여 배터리 용량을 영구적으로 손상시키고 내부 단락 위험을 높일 수 있다.
• 고온 충전 및 사용 금지: 45°C 이상의 고온에서 충전 및 사용은 전해액의 분해를 촉진하고 배터리 수명을 급격히 단축시키며, 열 폭주(Thermal Runaway)의 위험을 증가시킨다.

(2) 충전 SOC 관리 (State of Charge)

• 과충전 금지: 4.2V 이상의 과충전은 셀 수명을 단축시키고 안전성을 심각하게 위협하므로, 충전 시스템(BMS)은 4.2V 도달 시 전원을 즉시 차단해야 한다.
• 완전 충전/완전 방전 회피: 리튬 이온 배터리는 완전 충전(100%) 또는 완전 방전(0%) 상태를 장기간 유지할 때 내부 응력(Stress)이 증가하여 수명이 단축된다. 배터리 수명 관점에서 20% ~ 80%의 SOC 구간을 유지하는 것이 가장 이상적이다.

(3) BMS (Battery Management System)의 역할

현대의 리튬 이온 배터리는 항상 배터리 관리 시스템(BMS)을 통해 보호받는데, BMS는 다음의 기능을 수행한다.

• 과충전 및 과방전 보호: 설정된 전압 임계치를 초과하거나 미달할 경우 회로를 차단한다.
• 셀 밸런싱: 배터리 팩 내 여러 셀 간의 전압 불균형을 해소하여 전체 팩의 수명과 성능을 극대화한다.
• 온도 모니터링: 셀 온도를 실시간으로 감지하여 안전 범위를 벗어날 경우 충전을 중단한다.

4. 충전 시 주의사항

(1) 충전 절차



• 충전기 연결 전 확인
  • 배터리에 손상, 부풀음, 누액 등이 없는지 확인한다.
  • 충전 단자가 깨끗하고 먼지가 없는지 점검한다.

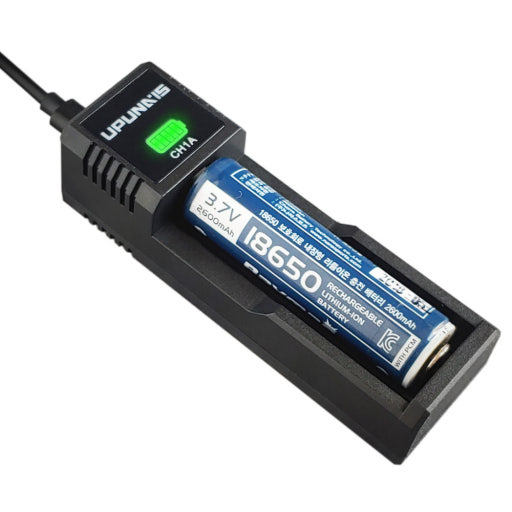

• 충전기 연결
  • 먼저 충전기를 콘센트에 연결한 뒤, 배터리 단자에 꽂는다.
  • 연결 시 접촉 불량이 없도록 주의한다.
• 충전 중 상태 확인
  • 충전 중 배터리가 지나치게 뜨거워지면 즉시 충전을 중단하고 콘센트에서 충전기를 뽑아야 한다.
  • 일부 충전기는 LED 표시등이나 앱을 통해 충전 상태를 알려주므로 이를 수시로 확인해야 한다.
• 충전 완료 후 분리
  • 배터리가 100% 충전되면 즉시 충전기를 분리하는 것이 좋다(사실 충전률은 최대 90%를 넘기지 않는 것이 좋음).
  • 완충 상태로 장시간 방치하면 내부 화학 반응이 지속되어 수명이 단축될 수 있으며 폭발 및 화재의 위험이 있다.

(2) 충전 시 주의사항 및 사용시 권장사항

• 충전기의 출력 전압과 전류는 배터리 제조사의 권장 사양에 맞추어야 하며, 잘못된 충전기를 사용하면 배터리 손상이나 과열의 원인이 된다.
• 직사광선이나 밀폐된 공간에서의 충전은 피해야 하며, 통풍이 잘되는 곳에서 충전하는 것이 좋다.
• 완전 방전 금지: 리튬 이온 배터리를 0%까지 완전히 방전시키지 말고, 20~30% 남았을 때 충전하는 것이 이상적이다.
• 부분 충전 권장: 항상 100%까지 충전하지 않고 80~90% 수준에서 사용하는 것이 배터리 수명에 유리하다.
• 정품 충전기 사용: 비정품이나 저품질 충전기는 전압 조절이 불안정하여 배터리에 손상을 줄 수 있다.
• 보관 전 충전 상태: 장기간 사용하지 않을 경우 40~60% 정도 충전된 상태로 서늘한 곳에 보관해야 한다.
• 노트북이나 스마트폰의 경우, 배터리 관리 기능(예: “최대 충전량 80% 제한”)을 활성화하면 수명 연장에 도움이 된다.
• 충전 중에는 무거운 작업(게임, 영상 편집 등)을 피하는 것이 좋다. 과열이 발생하면 충전 효율이 떨어지고 손상이 가속된다.
• 주기적으로(약 2~3개월에 한 번) 완전 충전 후 완전 방전 사이클을 수행하면 배터리 잔량 표시 정확도를 유지할 수 있다.



반드시 배터리 제조사의 권장 사양에 맞게 충전기를 사용할 것!

100% 충전되었음에 불구하고 계속 충전기를 꽂아 두는 것은 가장 위험한 일!



제발, 주의해서 충전합시다!!
